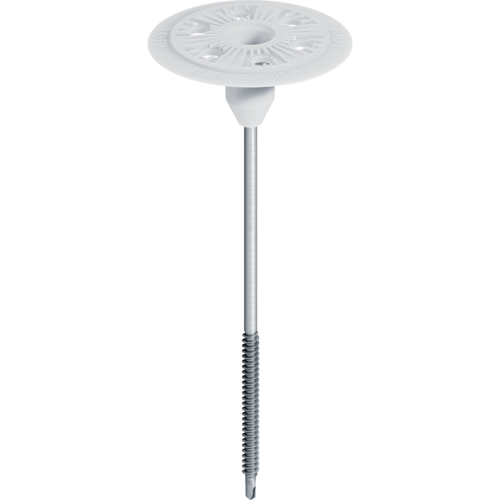

ejotherm® STR H A2

Podrobnosti k výrobku

Oblast použití

Šroubovací držák izolace pro korozně odolné upevnění ETICS
- Pro desky z fenolické pěny a z minerální izolace na podklady ze dřeva a deskových materiálů
- Pro korozně odolné upevnění
- Pro zapuštěnou a povrchovou montáž
- Pro homogenní a hladké povrchy
Vlastnosti
- Šroub z nerezi A2 s kalenou vrtací špičkou
- Korozně odolné upevnění

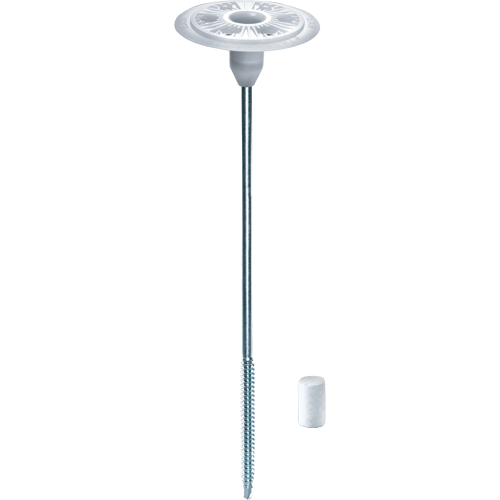

- EJOT STR-Princip ze zátkou ejotherm STRpro homogenní povrchy a rovnoměrné nanesení omítky – jednoduše a rychle bez nečistot z frézování
- Zapuštěná montáž do minerálních izolantů TR10 v kombinaci s ejotherm VT 2G
- Bez nutnosti předvrtání
- Alternativně montovaný povrchově s malou zátku ejotherm STR
- Trvalý přítlak
- 100% kontrola montáže: zapuštění talíře signalizuje bezpečné upevnění
Technické údaje

Jmenovité hodnoty:
- Průměr šroubu: 6 mm
- Průměr talíře: 60 mm
- Hloubka zašroubování: 30 - 40 mm
- Utahovací drážka: TX25
- Bodový součinitel prostupu tepla χ: zapuštěné zabudování v dřevěných podkladech: 0,001 W/K povrchové zabudování v dřevěných podkladech: 0,002 W/K
Únosnost v podkladu:
- Masiv, vrstvenné dřevo, lepené dřevo nebo překližka z měkkého dřeva minimální hloubka zašroubování: 35 mm nebo 24 mm (prošroubování) Výpočtové zatížení F_ax,90,Rd: 0,94kN
- OSB desky minimální hloubka zašroubování: 15 mm (prošroubování) Výpočtové zatížení F_ax,90,Rd: 0,56kN
- Pryskyřicí spojené dřevovláknité desky minimální hloubka zašroubování: 16 mm (prošroubování) Výpočtové zatížení F_ax,90,Rd: 0,56kN
- cementovláknité desky minimální hloubka zašroubování: 16 mm (prošroubování) Výpočtové zatížení F_ax,90,Rd: 0,56kN

Ke stažení

Čeština

DoP ETA-20/0670.pdf 1 MB
ETA-20/0670 ejotherm STR H, STR H E, STR H A2.pdf 2 MB
Produktový list.pdf 1 MB
PoV ETA-20/0670.pdf 434 KB

Angličtina

Safety data sheet.pdf 38 KB
EPD Fastening solutions for ETICS.pdf 1 MB
DoP ETA-20/0670.pdf 1 MB
ETA-20/0670.pdf 2 MB

Němčina

Sicherheitsdatenblatt.pdf 48 KB
Konformitätserklärung.pdf 248 KB
EPD Befestigungssysteme für WDVS.pdf 1 MB
DoP ETA-20/0670.pdf 1 MB
ETA-20/0670.pdf 6 MB
AbG 9.1-822.pdf 2 MB

Upozornění: Výrobky ETICS jsou k dispozici pouze u výrobců zateplovacích systémů

Filtr

Selected filters

Označení výrobku	Číslo výrobku	průměr talíře mm	délka mm	způsob montáže	zatloukací hmoždinka	Balení
ejotherm STR H A2 80	8711080666	60.0	80.0	zápustná a povrchová montáž	šroubovací hmoždinka	100
Specifications průměr talíře 60.0 délka 80.0 způsob montáže zápustná a povrchová montáž zatloukací hmoždinka šroubovací hmoždinka Označení výrobku ejotherm STR H A2 80 Balení 100
ejotherm STR H A2 100	8711100666	60.0	100.0	zápustná a povrchová montáž	šroubovací hmoždinka	100
Specifications průměr talíře 60.0 délka 100.0 způsob montáže zápustná a povrchová montáž zatloukací hmoždinka šroubovací hmoždinka Označení výrobku ejotherm STR H A2 100 Balení 100
ejotherm STR H A2 120	8711120666	60.0	120.0	zápustná a povrchová montáž	šroubovací hmoždinka	100
Specifications průměr talíře 60.0 délka 120.0 způsob montáže zápustná a povrchová montáž zatloukací hmoždinka šroubovací hmoždinka Označení výrobku ejotherm STR H A2 120 Balení 100
ejotherm STR H A2 140	8711140666	60.0	140.0	zápustná a povrchová montáž	šroubovací hmoždinka	100
Specifications průměr talíře 60.0 délka 140.0 způsob montáže zápustná a povrchová montáž zatloukací hmoždinka šroubovací hmoždinka Označení výrobku ejotherm STR H A2 140 Balení 100
ejotherm STR H A2 160	8711160666	60.0	160.0	zápustná a povrchová montáž	šroubovací hmoždinka	100
Specifications průměr talíře 60.0 délka 160.0 způsob montáže zápustná a povrchová montáž zatloukací hmoždinka šroubovací hmoždinka Označení výrobku ejotherm STR H A2 160 Balení 100
ejotherm STR H A2 180	8711180666	60.0	180.0	zápustná a povrchová montáž	šroubovací hmoždinka	100
Specifications průměr talíře 60.0 délka 180.0 způsob montáže zápustná a povrchová montáž zatloukací hmoždinka šroubovací hmoždinka Označení výrobku ejotherm STR H A2 180 Balení 100
ejotherm STR H A2 200	8711200666	60.0	200.0	zápustná a povrchová montáž	šroubovací hmoždinka	100
Specifications průměr talíře 60.0 délka 200.0 způsob montáže zápustná a povrchová montáž zatloukací hmoždinka šroubovací hmoždinka Označení výrobku ejotherm STR H A2 200 Balení 100
ejotherm STR H A2 220	8711220666	60.0	220.0	zápustná a povrchová montáž	šroubovací hmoždinka	100
Specifications průměr talíře 60.0 délka 220.0 způsob montáže zápustná a povrchová montáž zatloukací hmoždinka šroubovací hmoždinka Označení výrobku ejotherm STR H A2 220 Balení 100
