Na čem záleží při upevnění v ETICS?

Fasády budov musí nést mnoho prvků, jako jsou markýzy, markýzy, zábradlí, lampy, poštovní schránky atd. Z upevnění na fasádách s ETICS vyplývají zvláštní výzvy.

Obecně rozlišujeme různé prvky upevňované na fasády na následující skupiny:

• lehké
• středně těžké
• prvky se stativky významným zatížením.

Naše aktuální rada odborníků se zabývá lehkými a středně těžkými prvky. Lehkými prvky se rozumí takové, které vyvolávají zatížení do 5 kg, zatímco středně těžkými prvky jsou prvky s hmotností do 15 kg.

Řešení upevnění prvků na zateplených fasádách musí obecně splňovat následující požadavky:

• spolehlivý přenos a absorpce zatížení do podkladu nebo izolantu
• odolnost proti povětrnostním vlivům a hnanému dešti
• minimalizace tepelných mostů

Kromě toho nesmí být upevněním nebo odpovídajícím řešením upevnění narušena funkčnost ETICS.

Improvizovaná řešení, jako např. ocelové nebo dřevěné konstrukce plní tyto požadavky jen velmi omezeně. Poté často dochází k následujícím chybám nebo poškozením:

• Problémy s napojením (utěsněním)
• Únosnost příliš nízká, ale deformace příliš velké
• Nejasná trvanlivost materiálů v systému (např. dřevo může ztrouchnivět)

Jak zvolit správně řešení upevnění prvku na fasádě s ETICS

Výběr optimálního montážního prvku určuje působící zatížení připevňovaného prvku a období montáže. Působící zatížení se v podstatě skládá z vlastní hmotnosti připevňovaného prvku, provozních zatížení (proměnná zatížení) a vlivů souvisejících s počasím. Více k různým případům zatížení se dozvíte v našem dalším odborném tipu, část 3.

Upevnění lehkých připevňovaných prvků (do 5 kg na prvek)

Lehké připevňované prvky mohou být v závislosti na izolantu upevněny přímo v úrovni izolantu.

Uchycení středně těžkých prvků (do 15 kg na prvek)

Středně těžké prvky musí být upevněny do podkladu, aby mohly být působící zatížení spolehlivě přeneseny. V případě upevnění se staticky významným zatížením je nutné posouzené upevnění. Vykonzolované připevňované prvky vykazují velkou plochu pro zatížení větrem a sněhem a vyžadují proto rovněž stavebně technické posouzení (např. satelitní talíře).

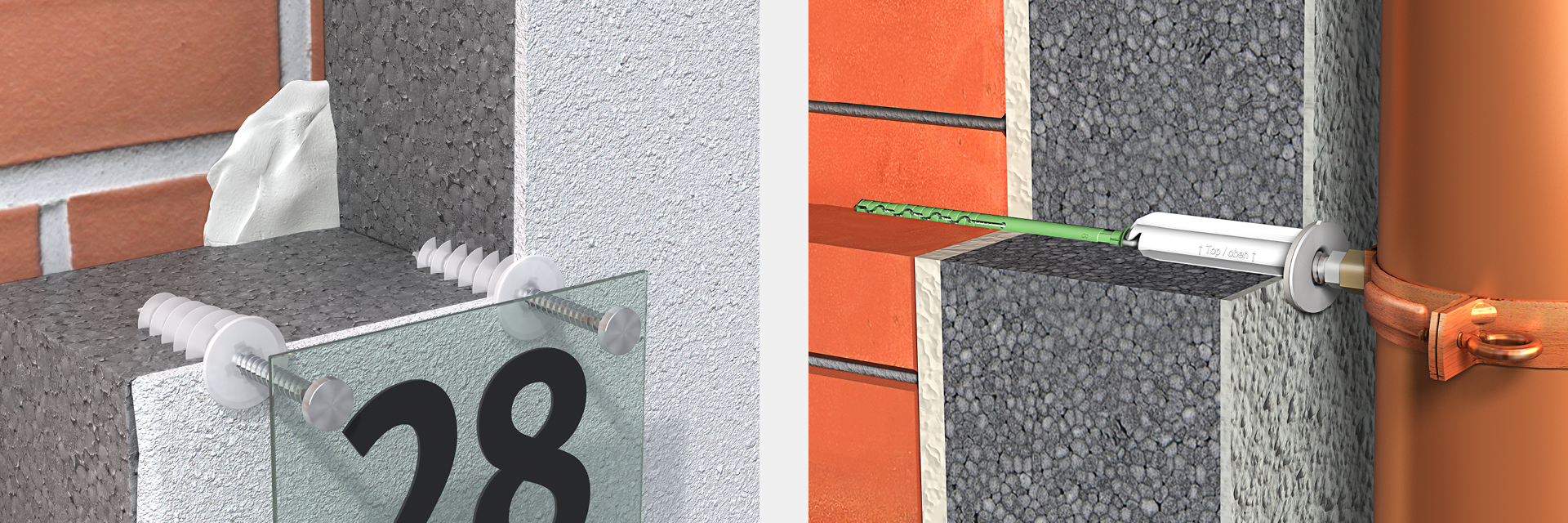

Vlevo: Příklad upevnění lehkého připevňovaného prvku 5 kg (zde domovní číslo), Zpevnění v úrovni izolantu; vpravo: Příklad upevnění  připojovaného prvku 5-15 kg (zde svislý okapový svod), Upevnění do podkladu.

Na době montáže záleží

Doba montáže představuje další důležité kritérium pro výběr správného řešení upevnění. Zde se rozlišuje na upevnění před nebo během zhotovené ETICS a na dodatečné upevnění.

Nástavce připojovaných prvků je možné před nebo při zhotovení ETICS nebo také dodatečně.

Upevnění před nebo během zhotovení ETICS

Přesné umístění připojovaného prvku je v tomto případě známo už před zhotovením ETICS. Řešení připevnění prvku může být integrováno přímo do zateplovacího systému.

Dodatečné upevnění

Často ještě není před realizací ETICS známá poloha nebo i druh připevňovaného prvku, který mají být připevněny na plášť budovy. Montáž se provádí dodatečně na již dokončenou fasádu ETICS.

S výrobním programem Iso sestavil EJOT skupinu výrobků pro plánované a dodatečné upevnění připojovaných prvků na fasády s ETICS, která pro všechny případy nabízí odpovídající odpovídající upevnění.
