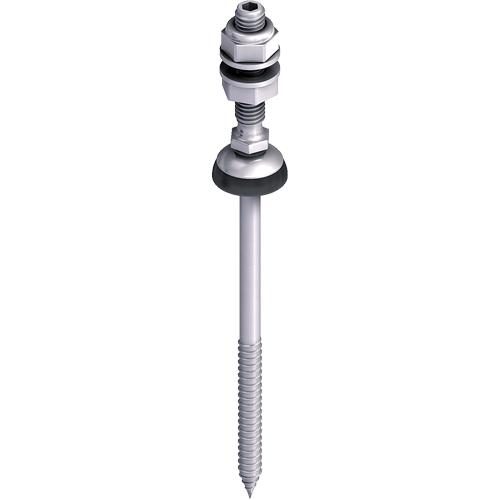

EJOT® Držák solárních zařízení JA3-SB-8,0xL s těsněním FZD

Podrobnosti k výrobku

  • Oblast použití

    • Pro upevnění solárních a fotovoltaických zařízení na dřevěné nosné konstrukce
    • Vhodný pro  cementovláknité vlnité desky



    Upozornění

    Komponenty držáků solárních panelů jsou přizpůsobeny konkrétnímu projektu.Další varianty na objednávku!



  • Vlastnosti

    • Nerez A2
    • S těsnícím prvkem FZD

    Přednosti

    • Rychlé dovybavení hotových střech
    • Možné využití stávajících pozic upevnění výměnou za solární upevňovače
    • Minimalizování počtu dodatečných průchodů střechy
    • Použití osvědčeného systému utěsnění
    • Velmi spolehlivé upevnění přímo do nosné konstrukce
  • Technické údaje

    • Průměr 8 mm
    • Utahovací drážka vnitřní šestihran SW5

    Upozornění

    Komponenty držáků solárních panelů jsou přizpůsobeny konkrétnímu projektu. Další varianty na objednávku!

Upozornění pro objednávku: K dodání také s maticemi s nákužkem podle DIN EN ISO 1661.
Standardní dodávka obsahuje: šestihranná matice DIN EN ISO 4032, šesthranná matice pojistná DIN EN ISO 10511, podložka DIN EN ISO 7089.

Filtr

Selected filters

    Označení výrobku Číslo výrobku Průměr šroubu mm závit délka mm Balení
    set JA3 -SB- 8,0 x 80/ 70 E16 DIN 934 3150891907 8.0 M10x70 pojistná matice 80.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x70 pojistná matice
    délka
    80.0
    výška trapézového profilu (mm)
    29.0
    Označení výrobku
    set JA3 -SB- 8,0 x 80/ 70 E16 DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 80/ 50 FZD DIN 934 3150898905 8.0 M10x50 pojistná matice 80.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x50 pojistná matice
    délka
    80.0
    výška trapézového profilu (mm)
    Označení výrobku
    set JA3 -SB- 8,0 x 80/ 50 FZD DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 80/ 70 FZD DIN 934 3150898907 8.0 M10x70 pojistná matice 80.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x70 pojistná matice
    délka
    80.0
    výška trapézového profilu (mm)
    Označení výrobku
    set JA3 -SB- 8,0 x 80/ 70 FZD DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 100/ 70 E16 DIN 934 3151091907 8.0 M10x70 pojistná matice 100.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x70 pojistná matice
    délka
    100.0
    výška trapézového profilu (mm)
    59.0
    Označení výrobku
    set JA3 -SB- 8,0 x 100/ 70 E16 DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 100/ 50 FZD DIN 934 3151098905 8.0 M10x50 pojistná matice 100.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x50 pojistná matice
    délka
    100.0
    výška trapézového profilu (mm)
    Označení výrobku
    set JA3 -SB- 8,0 x 100/ 50 FZD DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 100/ 70 FZD DIN 934 3151098907 8.0 M10x70 pojistná matice 100.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x70 pojistná matice
    délka
    100.0
    výška trapézového profilu (mm)
    Označení výrobku
    set JA3 -SB- 8,0 x 100/ 70 FZD DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 130/ 70 E16 DIN 934 3151391907 8.0 M10x70 pojistná matice 130.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x70 pojistná matice
    délka
    130.0
    výška trapézového profilu (mm)
    Označení výrobku
    set JA3 -SB- 8,0 x 130/ 70 E16 DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 130/ 50 FZD DIN 934 3151398905 8.0 M10x50 pojistná matice 130.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x50 pojistná matice
    délka
    130.0
    výška trapézového profilu (mm)
    Označení výrobku
    set JA3 -SB- 8,0 x 130/ 50 FZD DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 130/ 70 FZD DIN 934 3151398907 8.0 M10x70 pojistná matice 130.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x70 pojistná matice
    délka
    130.0
    výška trapézového profilu (mm)
    Označení výrobku
    set JA3 -SB- 8,0 x 130/ 70 FZD DIN 934
    Balení
    25
    set JA3 -SB- 8,0 x 150/ 70 E16 DIN 934 3151591907 8.0 M10x70 pojistná matice 150.0 25

    Specifications

    Průměr šroubu
    8.0
    závit
    M10x70 pojistná matice
    délka
    150.0
    výška trapézového profilu (mm)
    Označení výrobku
    set JA3 -SB- 8,0 x 150/ 70 E16 DIN 934
    Balení
    25
