EJOT® Iso-Bar

Oblast použití

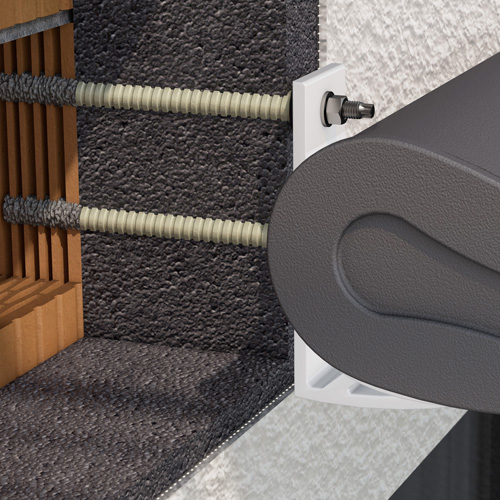

Pro dodatečné upevnění středně těžkých až těžkých prvků na fasády s ETICS např.

• markýz
• stříšek
• konzol
  např. klimatizačních jednotek, mříží

EJOT Iso-Bar je upevňovací prvek s přerušením tepelného mostu s metrickým závitem M12 z nerezavějící oceli a s těsnícím prvkem. Kotvení se provádí pomocí chemické malty a může se provádět jak do betonu tak do plných a děrovaných zdících materiálů.

Vlastnosti

• Nízká stanovená hodnota bodového součinitele prostupu tepla
• Snadná dodatečná montáž
• Zkrácení na stavbě – dokonalé přizpůsobení místním podmínkám
• Snížené množství variant pro tloušťky izolace až do 300 mm
• Trvanlivé utěsnění proti vlhkosti – zkouška vodotěsnosti podle DIN EN 12155
• Jednoduchá a spolehlivá montáž pomocí inovativního nástroje
• Montáž bez rozpěrných sil
• V kombinaci s maltou Multifix USF zimní možnost použití až do -20 °C

Dodávka

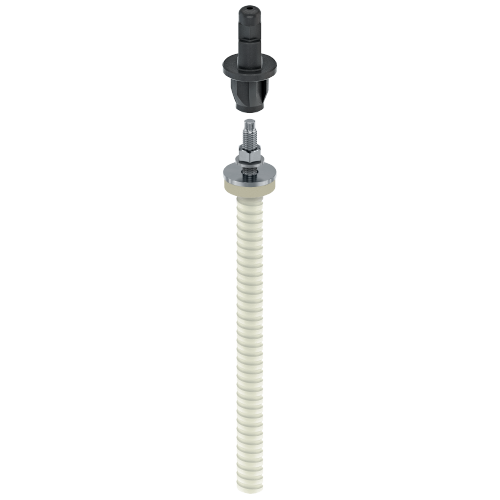

 Pro zjednodušení je EJOT^® Iso-Bar dodáván jako sada.

• Tyč z plastu vyztuženého skelnými vlákny s připojovacím závitem M12
• Iso-Bar montážní nástroj (černý)
• Podložka U Ø 44 mm A4, s těsněním
• Podložka U pro M12 DIN 125, A4
• Šestihranná matice M12 DIN 934, A4
• Prodloužení mísící trysky 200mm
• Iso-Bar sítkové pouzdro 25 x 100 ocel (pro použití v děrovaných zdících materiálech)

Technické údaje

EJOT Iso-Bar 320

• Jmenovitý průměr: 22 mm
• Max. užitná délka* beton/zdivo: 280/240 mm

EJOT Iso-Bar 380

• Jmenovitý průměr: 22 mm
• Max. užitná délka* beton/zdivo: 340/300 mm

 *max. užitná délka = tloušťka nenosných vrstev, např. lepidla, omítky, základní vrstvy, izolantu, a pod.

Hodnoty montáže upevnění fasádního prvku

• Jmenovitý průměr: 22 mm
• Připojovací závit: M12 x 35
• Svěrná tloušťka připojovaného prvku: t_fix ≤25mm

Upevnění do betonu (s trhlinami a bez trhlin)

• Průměr otvoru v betonu: d₀ 24 mm
• Min. kotevní hloubka: h_ef,min 40mm
• Hloubka otvoru h₁: h_ef + 10 mm

Upevnění do zdiva

• Průměr otvoru d_0:
  plné zdivo bez sítkového pouzdra: 24 mm
  plné a děrované zdící materiály se sítkovým pouzdrem: 26 mm
• Min. kotevní hloubka h_ef,min: 80mm
• Hloubka otvoru h₁: h_ef + 20 mm
