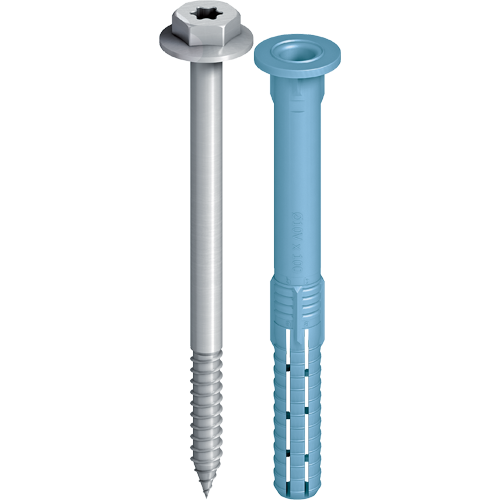

EJOT® fasádní hmoždinka SDF-KB-10V

Oblast použití

• Kotvení fasádních kovových prvků
• Pro nenosné obkladové systémy podle EAD 330284-00-0604
• Vhodná pro konstrukční upevnění závěsných skříní, obkladů a kovových úhelníků

Vlastnosti

• Šestihranná hlava s vylisovanou podložkou
• Hmoždinka s kotevní hloubkou v betonu od 40 mm
• K dispozici 2 kotevní hloubky (kotvení ve zdivu 50 mm)
• Krátká rozpěrná zóna = krátká doba montáže
• Optimální působení sil díky radiální rozpěrné části
• Vysoké ohybové momenty
• Povrchová úprava šroubu bez Cr⁶⁺
• Identifikace podle odlišného zbarvení pouzdra hmoždinky
• Dvojitá ochrana proti protočení pro spolehlivou montáž
• S šestihrannou hlavou

Technické údaje

Jmenovité hodnoty

• Průměr: 10 mm
• Hloubka otvoru v betonu h_1,1: ≥ 50 mm
• Účinná kotevní hloubka v betonu h_nom,1: ≥ 40 mm
• Hloubka otvoru ve zdivu h_1,2: ≥ 60 mm
• Účinná kotevní hloubka ve zdivu h_nom,2: ≥ 50 mm
• Průměr otvoru d₀: 10 mm
• Průchozí otvor v připojovaném dílu d_f ≤ 10,5 mm
• utahovací drážka: vnitřní T40

Přípustné zatížení*

• Zatížení v tahu N_Rk,p v betonu C12/15
  • rozsah teplot 30 °C / 50 °C: 1,79 kN
  • rozsah teplot 50 °C / 80 °C: 1,59 kN
• F_Rk plné cihly Mz 20-1,8, NF: 0,71 kN
• F_Rk vápenopískové tvárnice KS 36, NF: 1,14 kN
• F_Rk vápenopískové tvárnice KS 20, 8 DF: 1,29 kN
• Zatížení ve smyku V_Rk,s v betonu C12/15 při h_nom,1 = 40 mm
  • hmoždinka s ocelovým šroubem: 6,34 kN
• Zatížení ve smyku V_Rk,s při h_nom,2 = 50 mm
  • hmoždinka s ocelovým šroubem: 8,87 kN
• Moment v ohybu M_Rk,s při h_nom,1 =40 mm
  • hmoždinka s ocelovým šroubem 11,04 kN
• Moment v ohybu M_Rk,s při h_nom,2 =50 mm
  • hmoždinka s ocelovým šroubem 18,41 Nm

Upozornění Při navrhovaní a aplikaci výrobku postupujte podle evropského technického posouzení ETA-10/0305. Bližší údaje ke jmenovitým hodnotám a zatížením naleznete v posouzení.
