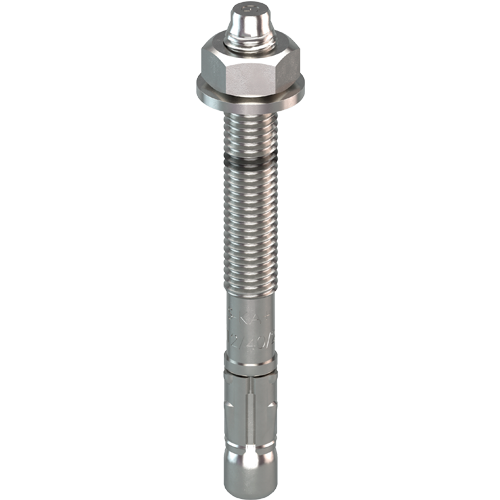

EJOT® Čepová kotva BA-V Plus
Podrobnosti k výrobku
-
Oblast použití
- Pro kotvení v betonu bez trhlin a s trhlinami ≥ C20/25
- Také vhodný pro přírodní kámen
- Suché vnitřní prostory
- Pro kotvení středně těžkých až těžkých upevnění jako podpěr, kovových a dřevěných konstrukcí
- Pro předsazenou, průvlačnou a odsazenou montáž
- Seismické posouzení C2
-
Vlastnosti
- Ocel galvanicky pozinkovaná
- Posouzení pro beton, Var. 1
- Třídy požární odolnosti F30, F60, F90, F120
Upozornění: Jmenovité hodnoty platí pro pevnost betonu v tlaku C20/25. Posouzení zatížení kotvy pro osový tah v betonu s trhlinami.
-
Výhody
- Zcela nová konstrukce
- M10 aM12 se 2 různými kotevními hloubkami M10: 40 mm a 60 mm M12: 50 mm a 70 mm
- Barevné označení kotevní hloubky na závitu
- Vyražení délky kotvy na hlavě
- M8 a M10: Montáž možná v menších tloušťkách betonových desek M8: 80 mm místo 100 mm M10: 100 mm místo 120 mm
- o 30 – 50% méně otáček pro dosažení utahovacího momentu
Další rozměry na poptávku.
Filtr
Selected filters
| Označení výrobku | Číslo výrobku | Průměr šroubu mm | délka mm | Clamping thickness tfix≤ mm |
hloubka vrtaného otvoru mm | Balení |
|---|---|---|---|---|---|---|
| BA-V Plus 8/23/10 | 9650001310 | 8.0 | 75.0 | 23.0 | 47.0 | 50 |
Specifications
|
||||||
| BA-V Plus 8/43/30 | 9650001312 | 8.0 | 95.0 | 43.0 | 47.0 | 50 |
Specifications
|
||||||
| BA-V Plus 8/63/50 | 9650001314 | 8.0 | 115.0 | 63.0 | 47.0 | 40 |
Specifications
|
||||||
| BA-V Plus 8/98/85 | 9650001316 | 8.0 | 150.0 | 98.0 | 47.0 | 40 |
Specifications
|
||||||
| BA-V Plus 10/10/- | 9650001323 | 10.0 | 72.0 | 10.0 | 55.0 | 40 |
Specifications
|
||||||
| Ba-V Plus 10/30/10 | 9650001325 | 10.0 | 92.0 | 30.0 | 55.0 | 40 |
Specifications
|
||||||
| BA-V Plus 10/40/20 | 9650001326 | 10.0 | 102.0 | 40.0 | 55.0 | 25 |
Specifications
|
||||||
| BA-V Plus 10/50/30 | 9650001327 | 10.0 | 112.0 | 50.0 | 55.0 | 25 |
Specifications
|
||||||
| BA-V Plus 10/70/50 | 9650001329 | 10.0 | 132.0 | 70.0 | 55.0 | 25 |
Specifications
|
||||||
| BA-V Plus 10/100/80 | 9650001331 | 10.0 | 162.0 | 100.0 | 55.0 | 25 |
Specifications
|
||||||
| BA-V Plus 12/10/- | 9650001338 | 12.0 | 88.0 | 10.0 | 70.0 | 20 |
Specifications
|
||||||
| BA-V Plus 12/25/5 | 9650001340 | 12.0 | 103.0 | 25.0 | 70.0 | 20 |
Specifications
|
||||||
| BA-V Plus 12/40/20 | 9650001342 | 12.0 | 118.0 | 40.0 | 70.0 | 20 |
Specifications
|
||||||
| BA-V Plus 12/50/30 | 9650001343 | 12.0 | 128.0 | 50.0 | 70.0 | 20 |
Specifications
|
||||||
| BA-V Plus 12/70/50 | 9650001345 | 12.0 | 148.0 | 70.0 | 70.0 | 20 |
Specifications
|
||||||
| BA-V Plus 12/85/65 | 9650001346 | 12.0 | 163.0 | 85.0 | 70.0 | 20 |
Specifications
|
||||||
| BA-V Plus 12/100/80 | 9650001347 | 12.0 | 178.0 | 100.0 | 70.0 | 20 |
Specifications
|
||||||
| BA-V PLUS 16/5 | 9650001357 | 16.0 | 123.0 | 5.0 | 110.0 | 10 |
Specifications
|
||||||
| BA-V PLUS 16/20 | 9650001359 | 16.0 | 138.0 | 20.0 | 110.0 | 10 |
Specifications
|
||||||
| BA-V PLUS 16/50 | 9650001362 | 16.0 | 168.0 | 50.0 | 110.0 | 10 |
Specifications
|
||||||
| BA-V PLUS 16/60 | 9650001363 | 16.0 | 178.0 | 60.0 | 110.0 | 10 |
Specifications
|
