EJOT® Čepová kotva BA-E Plus

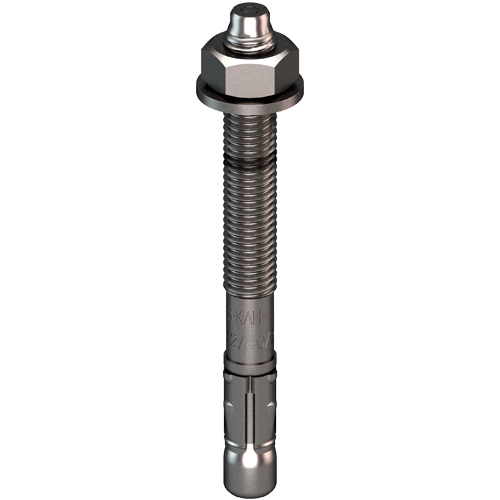

BA-E-Plus_foto1

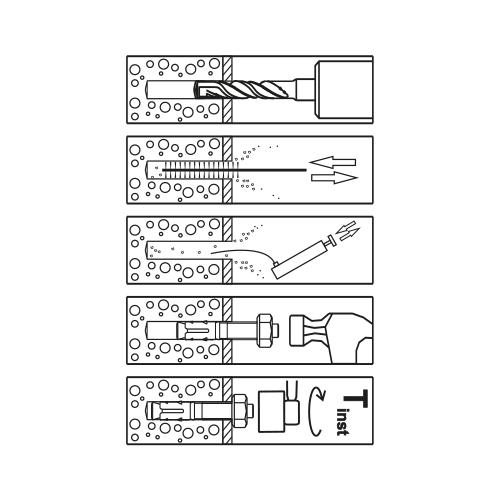

Produktbild2

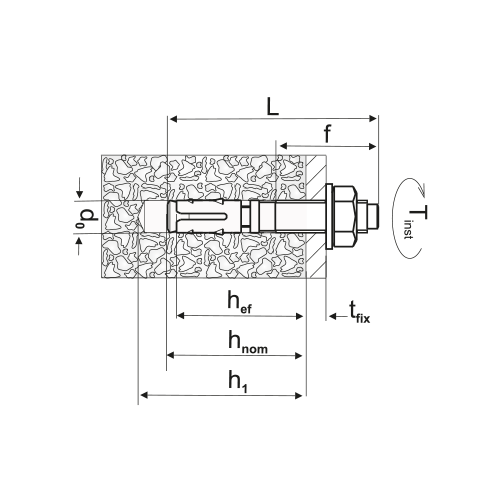

Produktbild3

Podrobnosti k výrobku

  • Oblast použití

    • Pro kotvení v betonu bez trhlin a s trhlinami ≥ C20/25
    • Také vhodná pro přírodní kámen
    • Suché vitřní prostory
    • Vlhké prostory
    • Exteriér včetně průmyslové atmosféry a blízkosti moře
    • Pro kotvení středně těžkých až těžkých upevnění jako podpěr, kovových a dřevěných konstrukcí
    • Pro předsazenou, průvlačnou a odsazenou montáž
    • Seismické posouzení C2



    Upozornění: Jmenovité hodnoty platí pro pevnost betonu v tlaku C20/25. Dovolené zatížení kotvy pro osový tah v betonu s trhlinami.



  • Vlastnosti

    • Nerez A4
    • Posouzení pro beton, Var. 1
    • Třídy požární odolnosti F30, F60, F90, F120

  • Výhody

    • Zcela nová konstrukce
    • M10 a M12 se 2 různými kotevními hloubkami M10: 40 mm a 60 mm M12: 50 mm a 70 mm
    • Barevné označení kotevní hloubky na závitu
    • Vyražení délky kotvy na hlavě
    • M8 a M10: Montáž možná v menších tloušťkách betonových desek M8:   80 mm  místo 100 mm M10: 100 mm místo 120 mm
    • o 30 – 50% méně otáček pro dosažení utahovacího momentu

Filtr

Selected filters

    Označení výrobku Číslo výrobku Průměr šroubu mm délka mm Clamping thickness

    tfix≤ mm

    		hloubka vrtaného otvoru mm Balení
    BA-E Plus 8/23/10 9650005310 8.0 75.0 23.0 47.0 50

    Specifications

    Průměr šroubu
    8.0
    délka
    75.0
    Clamping thickness

    tfix≤

    23.0
    hloubka vrtaného otvoru
    47.0
    Označení výrobku
    BA-E Plus 8/23/10
    Balení
    50
    BA-E Plus 8/43/30 9650005312 8.0 95.0 43.0 47.0 50

    Specifications

    Průměr šroubu
    8.0
    délka
    95.0
    Clamping thickness

    tfix≤

    43.0
    hloubka vrtaného otvoru
    47.0
    Označení výrobku
    BA-E Plus 8/43/30
    Balení
    50
    BA-E Plus 8/63/50 9650005314 8.0 115.0 63.0 47.0 40

    Specifications

    Průměr šroubu
    8.0
    délka
    115.0
    Clamping thickness

    tfix≤

    63.0
    hloubka vrtaného otvoru
    47.0
    Označení výrobku
    BA-E Plus 8/63/50
    Balení
    40
    BA-E Plus 8/98/85 9650005316 8.0 150.0 98.0 47.0 40

    Specifications

    Průměr šroubu
    8.0
    délka
    150.0
    Clamping thickness

    tfix≤

    98.0
    hloubka vrtaného otvoru
    47.0
    Označení výrobku
    BA-E Plus 8/98/85
    Balení
    40
    BA-E Plus 10/10/- 9650005323 10.0 72.0 10.0 55.0 40

    Specifications

    Průměr šroubu
    10.0
    délka
    72.0
    Clamping thickness

    tfix≤

    10.0
    hloubka vrtaného otvoru
    55.0
    Označení výrobku
    BA-E Plus 10/10/-
    Balení
    40
    BA-E Plus 10/30/10 9650005325 10.0 92.0 30.0 55.0 40

    Specifications

    Průměr šroubu
    10.0
    délka
    92.0
    Clamping thickness

    tfix≤

    30.0
    hloubka vrtaného otvoru
    55.0
    Označení výrobku
    BA-E Plus 10/30/10
    Balení
    40
    BA-E Plus 10/40/20 9650005326 10.0 102.0 40.0 55.0 25

    Specifications

    Průměr šroubu
    10.0
    délka
    102.0
    Clamping thickness

    tfix≤

    40.0
    hloubka vrtaného otvoru
    55.0
    Označení výrobku
    BA-E Plus 10/40/20
    Balení
    25
    BA-E Plus 10/50/30 9650005327 10.0 112.0 50.0 55.0 25

    Specifications

    Průměr šroubu
    10.0
    délka
    112.0
    Clamping thickness

    tfix≤

    50.0
    hloubka vrtaného otvoru
    55.0
    Označení výrobku
    BA-E Plus 10/50/30
    Balení
    25
    BA-E Plus 10/70/50 9650005329 10.0 132.0 70.0 55.0 25

    Specifications

    Průměr šroubu
    10.0
    délka
    132.0
    Clamping thickness

    tfix≤

    70.0
    hloubka vrtaného otvoru
    55.0
    Označení výrobku
    BA-E Plus 10/70/50
    Balení
    25
    BA-E Plus 10/100/80 9650005331 10.0 162.0 100.0 55.0 25

    Specifications

    Průměr šroubu
    10.0
    délka
    162.0
    Clamping thickness

    tfix≤

    100.0
    hloubka vrtaného otvoru
    55.0
    Označení výrobku
    BA-E Plus 10/100/80
    Balení
    25
