Proč potřebuji předběžný návrh?

Při navrhování slouží předběžný návrh k ověření obecné vhodnosti výrobku pro zamýšlené použití a k provedení počáteční zkoušky únosnosti. V oblasti ETICS se tak děje převážně u upevnění určených pro přenos staticky významných zatížení. Předběžný návrh nenahrazuje statické posouzení, ale slouží jako podklad pro počáteční kalkulaci množství a nákladů. Co přesně je ale míněno předběžným posouzením a co je třeba vzít v úvahu? V našem aktuálním článku vám přinášíme příslušné podrobnosti.

Co je to předběžný návrh a k čemu slouží?

Zjednodušeně řečeno, předběžný návrh slouží pro ověření, zda je uvažovaný výrobek vhodný pro zamýšlené použití. Konkrétně se mimo jiné ověřuje, zda výrobek přenese zatížení vyplývající z použití, například zatížení větrem.

Uvažovaná pozice upevňovaného prvku nebo konstrukce má vliv na únosnost a musí být proto pro předběžné posouzení známá.

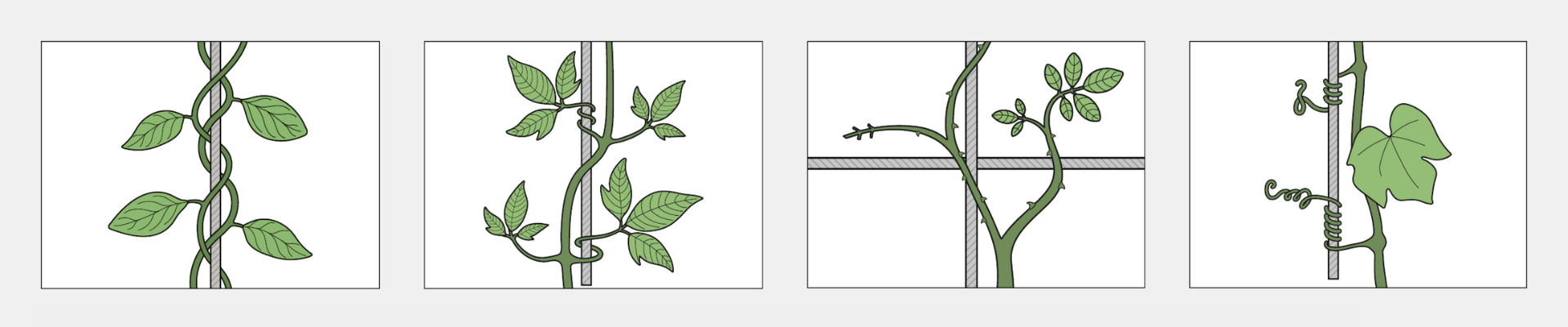

Při ozelenění fasád s ETICS záleží rastr lanové konstrukce také na druhu rostlin, případně je nutné volit rostliny podle uvažovaného rastru.

Dalším případem je ozelenění fasády pomocí prvku EJOT Iso-Bar ECO. Jedná se také o konstrukci, připevňovanou na fasádu s ETICS. Kromě zatížení vlastní hmotností a větrem zde hraje velkou roli například hmotnost zvolené zeleně. Pro optimální předběžné posouzení by proto mělo být přesně známo, jaká rostlina bude později použita k ozelenění. Vzhledem k tomu, že tato aplikace zahrnuje odsazenou montáž, je důležitou vstupní proměnnou také tloušťka zateplovacího systému (lepidlo, izolační materiál atd.).

I když jsou výrobky obecně určeny pro konkrétní použití, určují konečnou vhodnost pro konkrétní případ vždy příslušné okrajové podmínky na budově. Při upevnění staticky významných zatížení je proto nutné vždy provést statické posouzení.

Při ověřování v rámci předběžného návrhu se mimo jiné posuzuje únosnost. Účinek výše popsaných zatížení nesmí překročit únosnost výrobku. Tyto únosnosti jsou uvedeny v příslušném schválení výrobku. To je také důvodem, proč mohou být pro staticky významná zatížení použity pouze výrobky posouzené výrobky (např. s evropským technickým posouzením). Výrobky bez posouzení není možné navrhovat, a tedy ani ověřit vhodnost jejich použití. Předběžný návrh se provádí na základě "uznávaných technologických pravidel", jako jsou posouzení a normy, a musí být vždy proveden osobou s odpovídajícími odbornými znalostmi.

Před návrhem je také důležité stanovit požadavky na prvek určený pro dané použití. Proměnlivé veličiny, jako jsou hmotnosti a rozměry prvku, působící zatížení a také vlastnosti

podkladu, mají vliv na vhodnost výrobku pro příslušné použití. Relevantní jsou však také faktory, jako je poloha a výška budovy nebo skladba systému.

Rozdíl oproti statickému posouzení

Největší a nejdůležitější rozdíl mezi předběžným návrhem a statickým posouzením spočívá v tom, že ačkoli předběžný návrh je základem pro počáteční výpočet množství a nákladů, není spolehlivým důkazem z hlediska stavebního zákona, za který se přebírá odpovědnost. Slouží jako výchozí orientace a představuje tak doporučení. V každém případě musí být konečné statický posouzení provedeno příslušnou autorizovanou osobou.


Servis EJOT?

Naše služby pro vás:

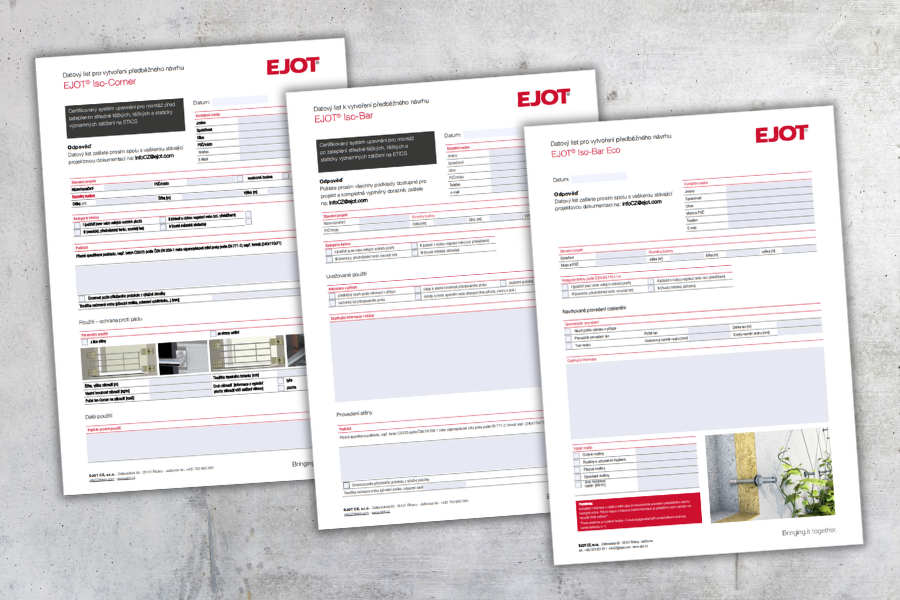

EJOT nabízí předběžný návrh jako službu – také speciálně pro montážní prvky pro prvků a konstrukcí na fasády, jako je EJOT Iso-Corner, EJOT Iso-Bar a EJOT Iso-Bar ECO pro ozelenění fasády. Všechny relevantní údaje jsou snadno a efektivně zaznamenávána prostřednictvím poptávkového formuláře. Příslušné dotazníky si můžete stáhnout přímo zde.

S předběžným návrhem získáte důkaz o únosnosti na základě vašeho individuálního předběžného plánování a také o požadavku na předběžné množství, který vám může být užitečný při přípravě nabídky.
