Co je test vytažení kotvy a k čemu slouží?
ETICS: Zaměřme se na servis - 1. část
Dobrý návrh a příprava jsou základem úspěšnosti každého stavebního projektu. Pokud se provedou dobré přípravné práce, lze předejít mnoha problémům během výstavby a také riziku možných pozdějších vad. Opatření nemusí být složitá ani časově náročná. Naše nová řada "Zaměřme se na servis" představuje řadu služeb a nástrojů pro bezpečné a cílené navržení a přípravu řady opatření týkajících se vnějšího tepelně izolačního kompozitního systému (ETICS). Úvodem do nové řady doporučení je téma výtažné zkoušky hmoždinek. V závislosti na podkladu pro mechanické upevnění ETICS a tloušťce desek tepelného izolantu je výběr správné hmoždinky ve správné délce rozhodující pro snadnou montáž a spolehlivé upevnění izolačních desek. Výtažná zkouška hmoždinky předem pomáhá vybrat dokonalý výrobek. Věděli jste ale, že takové zkoušky jsou v některých případech dokonce povinné?
Klíčové slovo: důkaz použitelnosti
Dokladem použitelnosti je odpovídající hodnotící dokument, v případě talířových hmoždinek pro mechanické upevnění ETICS je to ETA (European Technical Assessment). Upravuje použitelnost hmoždinky v závislosti na vhodném podkladu pro kotvení (např. beton, zdivo atd.). V případě, že není materiál jako podklad pro kotvení uveden v ETA nebo pokud vlastnosti materiálu nelze jednoznačně určit nebo nelze materiál podkladu stanovit vůbec, jsou nutné zkoušky na stavbě, tedy výtažné zkoušky hmoždinek. Tento požadavek naleznete v ETA hmoždinky. Pokud je i přes nutnost upuštěno od výtažných zkoušek, může to mít vážné následky z hlediska odpovědnosti za případné škody.
ETA příslušné hmoždinky poskytuje informace o tahových únosnostech v různých substrátech.
Buďte opatrní se starými i stávajícími budovami!
Jak již bylo zmíněno, zkouška vytažení hmoždinky z podkladu musí být provedena, pokud existují neznámé, odlišné nebo odchylné podklady od schválení hmoždinky. Zejména ve staré budově, kde již byla nanesena vrstva omítky, již často nelze jasně určit podklad. Je také důležité si uvědomit, že ne každý beton je stejný a ne všechny kameny jsou stejné. Ve schválení jsou uvedeny nejběžnější substráty s definovanými parametry v oblasti pevnosti v tlaku a objemové hmotnosti. Zejména ve starých budovách se také může stát, že se podklad liší. To je častější, než by se zpočátku mohlo zdát.

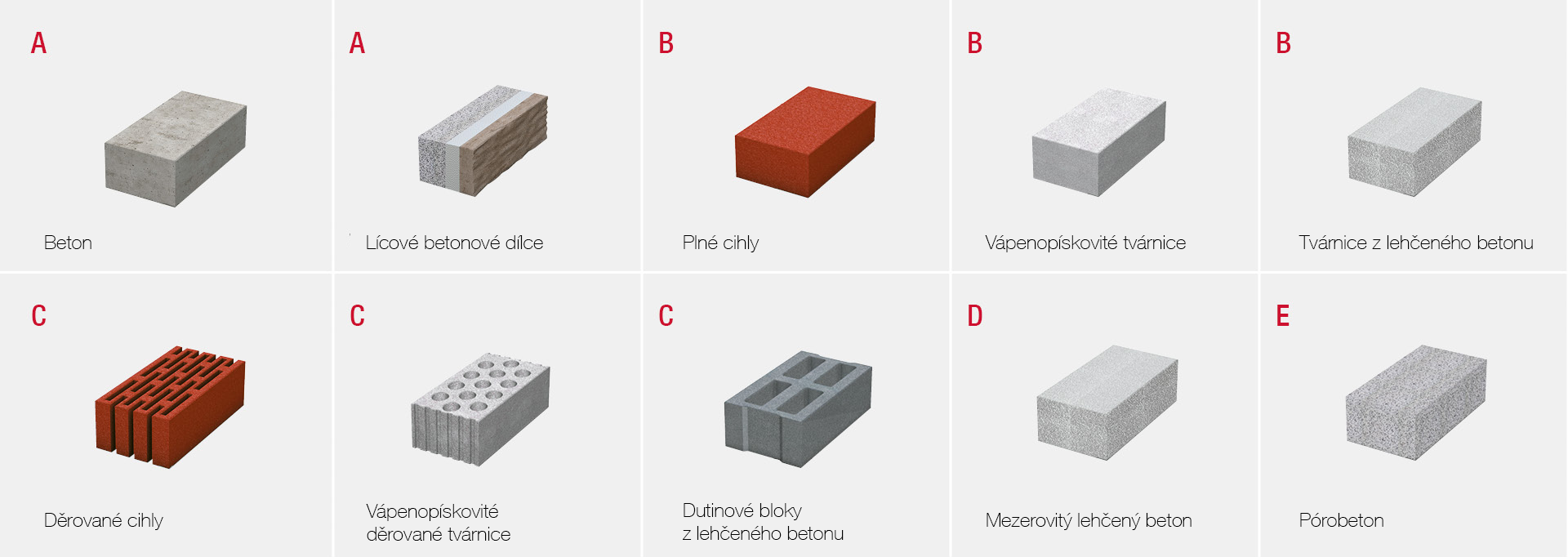

EAD (European Assessment Document) nebo ETAG 014 (Guideline for Plastic Dowels in ETIC Systems) rozděluje nejběžnější stavební materiály do tzv. kategorií použití.
Pokud nejsou v ETA uvedeny žádné hodnoty únosnosti pro výslovně existující podloží nebo zvolený způsob vrtání, musí být provedeny zkoušky vytažením hmoždinek. Teprve na základě údajů z testů lze ověřit celkovou únosnost systému ETICS, a tím vypočítat požadované množství hmoždinek.
Jak se provádí zkouška vytržení hmoždinky?

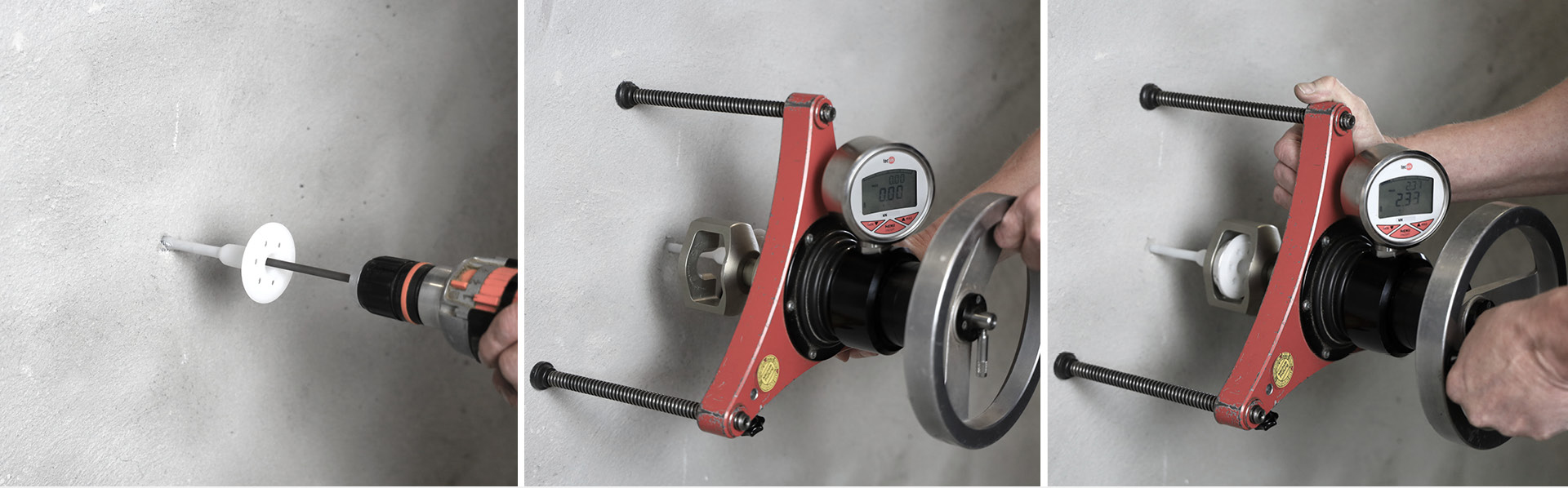

Pro zkoušku vytažení hmoždinek je zapotřebí speciální, testované a kalibrované vytahovací zařízení. Test proto vždy provádí speciálně vyškolený obchodní zástupce EJOT za účasti správců nemovitostí. V případě prodloužení hmoždinek se provádí minimálně 15 zkoušek v různých polohách konstrukce. Aby bylo možné získat co nejdetailnější pohled na budovu, měly by být zkoušky prováděny v celém rozsahu na celé fasádě – tedy pokud možno na všech stranách – a zaznamenány do příslušného protokolu.Po odborném vyvrtání vrtu, s přihlédnutím k požadované hloubce vrtu, se hmoždinka umístí s ohledem na (minimální) hloubku kotvení. Následuje samotný pokus o vystěhování. Výsuvné zařízení je vybaveno speciálními montážními adaptéry pro příslušné testované produkty EJOT. Zkouška vytržením se provádí vždy při definované a konstantní rychlosti, aby nedošlo ke zkreslení výsledků. To znamená, že zatížení je do hmoždinky přiváděno vytahovacím zařízením a neustále se zvyšuje, dokud nedojde k poruše. Porucha se může vyskytnout na nejrůznějších místech, například v podloží, tedy v samotném stavebním materiálu, nebo v oblasti hmoždinky. Příčina selhání a zatížení, při kterém k selhání dochází, jsou zdokumentovány v protokolu.
Tyto informace poskytuje experiment
Aby bylo možné získat obzvláště spolehlivé prohlášení o únosnosti kotvy, provádí se hodnocení výhradně na základě průměrné hodnoty pěti nejmenších, tj. nejhorších výsledků. Tento výpočet je také specifikován v technické zprávě 051.Výsledek zkoušky vytažením poskytuje spolehlivé prohlášení o nosnosti specifické pro dané místo. Teprve ve spojení s tzv. systémovým schválením použitého systému ETIC lze určit potřebné množství hmoždinek na metr čtvereční. Proto je zkouška na staveništi vždy prováděna a vyhodnocována ve spolupráci s dodavatelem použitého systému ETICS.
Přehled výhod
- Poradenství a realizace zkoušek vytržení staveniště
- Použití kalibrovaného zkušebního zařízení
- Stanovení jednotlivých nosností
- Vyhodnocení výsledků zkoušek
- Poskytnutí zkušebního protokolu
Jedna z mnoha služeb EJOT®
Provádění zkoušek vytrhávání hmoždinek v oblasti ETICS je obvykle bezplatnou službou poskytovanou společností EJOT. Je to jen jedna z mnoha služeb, které EJOT nabízí svým zákazníkům v rámci 360° služby. Cílem je poskytovat optimální poradenství a podporu v průběhu celého stavebního projektu – od plánování až po konečnou realizaci.Information provided by the test
In order to obtain a particularly reliable statement about the load-bearing capacity of the anchor, the evaluation is carried out exclusively using the mean value of the five smallest, i.e. worst, results. This calculation is also specified in Technical Report 051.The result of the pull-out test provides reliable information about the load-bearing capacity specific to the construction site. The required amount of anchors per square metre can only be determined in connection with the so-called system approval of the ETIC system used. Therefore, the implementation and evaluation of the construction site test is always carried out in cooperation with the provider of the ETIC system used.
The advantages at a glance
- Advice and implementation of the construction site pull-out tests
- Use of calibrated test equipment
- Determination of individual load capacities
- Evaluation of the test results
- Provision of the test protocol
One of many EJOT® services
Carrying out anchor pull-out tests in the area of ETICS is usually offered as a free service from EJOT. It is just one of many services that EJOT offers its customers as part of the 360° service. The objective is optimal advice and support throughout the entire construction project – from planning to final implementation. You can find more available offers in our 360° service – or feel free to contact us directly.The second part of our guide deals with carrying out an adhesion test for reveal beads.
