Nadkrokevní izolace - jak určit správný šroub?
Tipy pro upevňování dřevěných konstrukcí

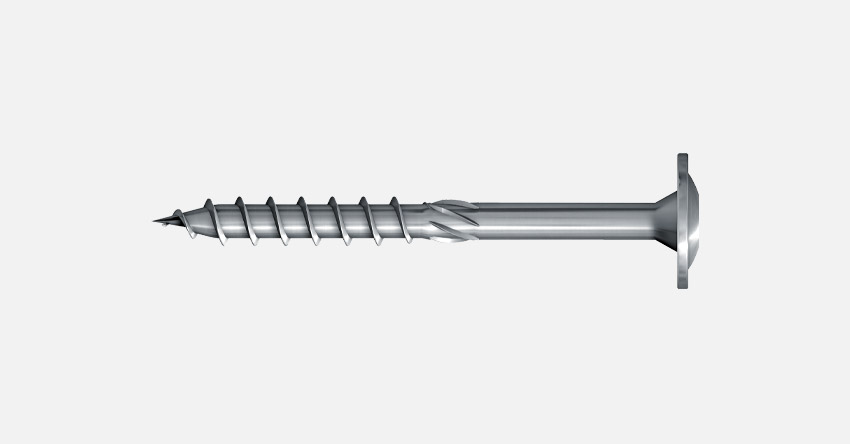

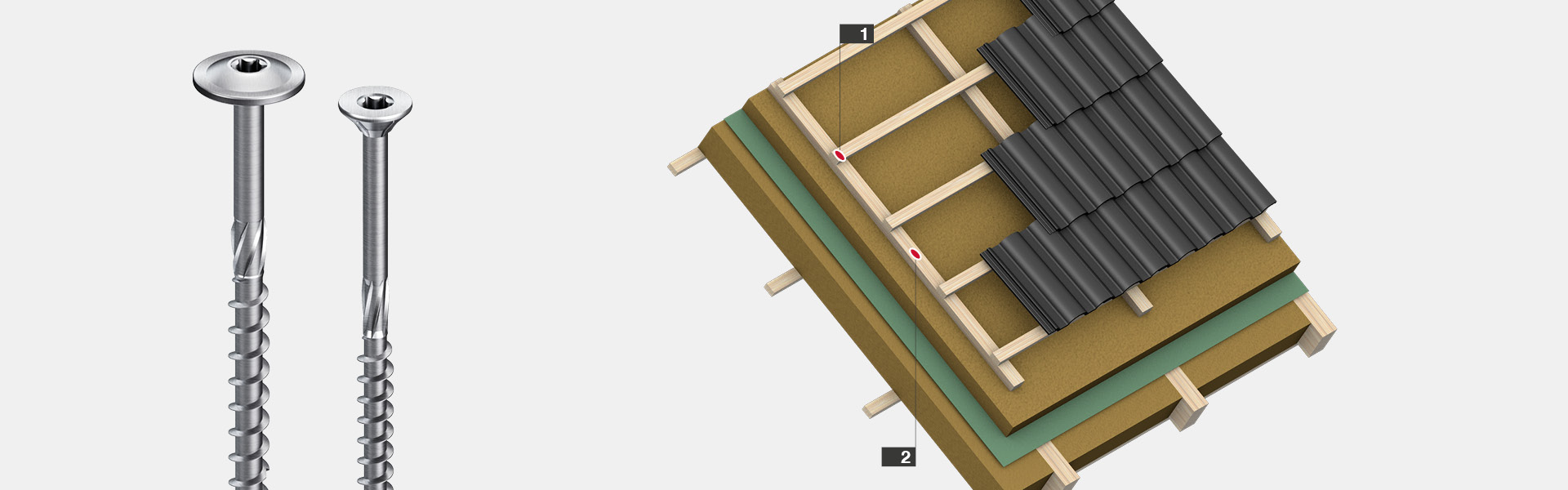

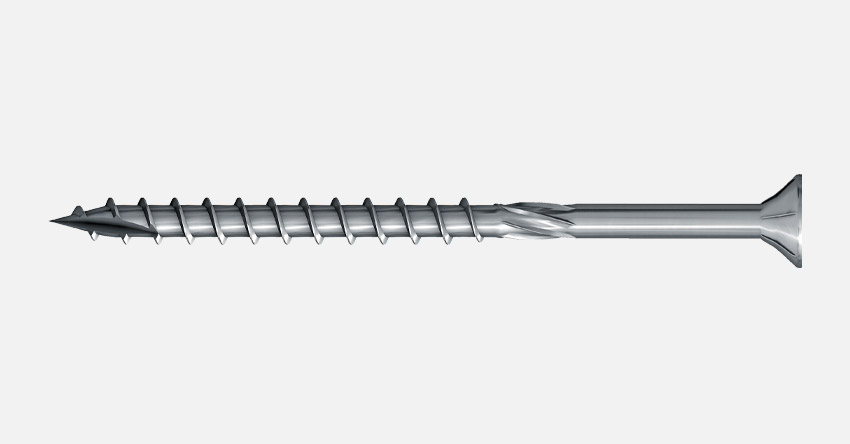

Oblasti použití šroubů do dřeva v izolaci nad krokvemi jsou například připojení nosné lišty o tloušťce 30 mm k kontralati o tloušťce 40 mm (1) pomocí vrutu do dřeva T-FAST® JW2-STR-4,0x70/42 se zápustnou hlavou (vpravo), např. v oblastech se zvýšeným zatížením sáním větru, nebo připevnění nadkrokevní izolace (2) pomocí šroubu do dřeva T-FAST® JW2-STS s talířovou hlavou (vlevo).
Výběr správného šroubu
Pro výběr vhodného způsobu upevnění se izolace rozlišuje podle pevnosti v tlaku při 10% stlačení na tuhou (≥50 kPa nebo ≥0,05 N/mm²) a měkkou (<50 kPa nebo <0,05 N/mm²). V souladu s ustanoveními ETA-18/0812 lze všechny tuhé izolační materiály upevnit pomocí šroubu s částečným závitem T-FAST® JW2-STR nebo JW2-STS o jmenovitých průměrech 6,0 mm a 8,0 mm zašroubováním přes kontralatě (bmin = 50 mm x hmin = 30 mm). Kontralatě o rozměrech b = 60 mm x h = 40 mm jsou na trhu obvyklé. Šrouby zajišťující odolnost proti smyku se upevňují pod sklonem 65° a šrouby působící proti sání pod 90° k povrchu střechy. Rozdělení šroubů zajišťujících smykové síly a síly vyvolané sáním větru se provádí podle výstupů statického posouzení zpracovaného pro každý jednotlivý stavební projekt.

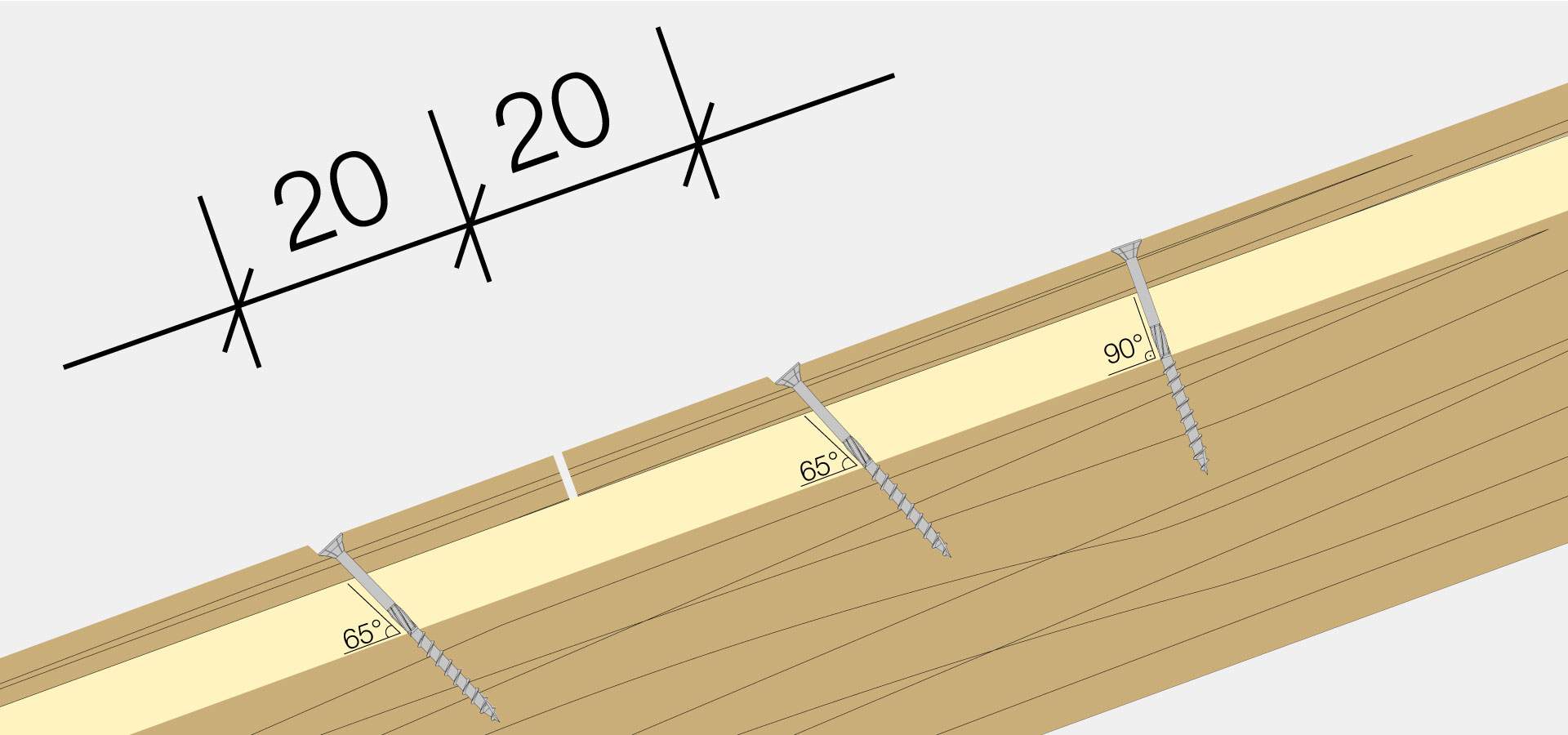

Na obrázku jsou znázorněny šrouby upevněné pod úhlem 65° k povrchu střechy (zajištění proti smyku) a pod úhlem 90° (ochrana proti sání). První a poslední šroub pod úhlem 90° se vždy upevní ve vzdálenosti 20 cm od začátku a konce kontralatě. Rozteče mezi nimi jsou výsledkem posouzení.
U izolačních materiálů s pevností v tlaku při 10% stlačení pod 80 kPa může mít smysl pracovat s průměrem šroubů JW2-STS nebo JW2-STR 6,0 mm, protože JW2-STS o průměru 8,0 mm nelze plně využít kvůli poměrně nízké pevnosti v tlaku. Verze JW2-STS 8,0 mm je však stále možná. Délka kontralatí určuje možnou rozteč šroubů a ovlivňuje počet šroubů. Krátké délky kontralatí často vedou k vyšší potřebě šroubů.
Nepoužívejte krátké šrouby
Teoreticky lze použít jakoukoli délku šroubu s minimální hloubkou zašroubování do krokví lef ≥ 4 x jmenovitý průměr. Šrouby s částečným závitem jsou však omezeny svou únosností, na jedné straně vytržením závitu a na druhé straně protažením hlavy. Například, aby bylo dosaženo u T-FAST® JW2-STS-8.0 plné únosnosti proti protažení hlavy Fax,α,Rk = 6,17 kN musí být závit šroubu podle výpočtu zašroubován v hloubce asi lef = 73 mm do krokve. Praktickým pravidlem je, že minimální hloubka zašroubování lef ≥ 60 mm se jeví jako rozumná. Menší hloubky zašroubování mohou vést ke zvýšeným nárokům na počet šroubů. A čím větší je hloubka zašroubování v krokvi, tím lépe lze hlavu přitlačit ke kontralati.

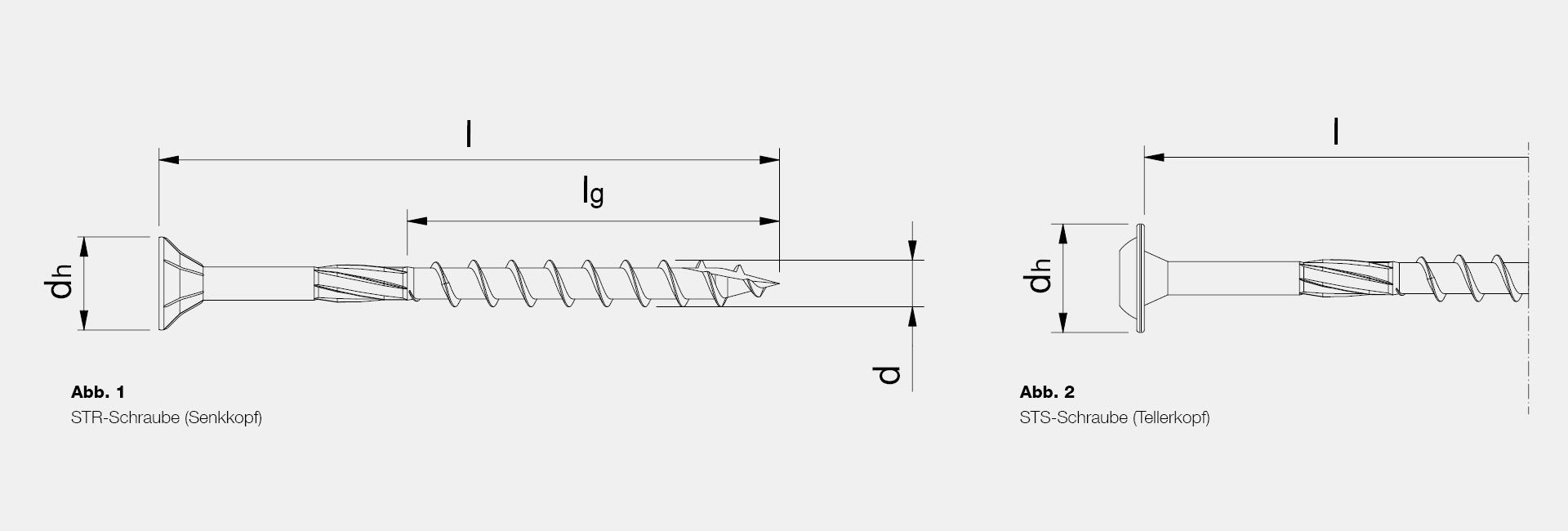

Hlavy STR (zápustná hlava, obrázek vlevo) jsou zahrnuty v délce šroubu. U šroubů s hlavou STS nahoře (kotoučová hlava, obrázek vpravo) se měří délka šroubu pod hlavu.
Upevnění šroubu zjišťujícího odolnost proti smyku by mělo být provedeno pod úhlem sklonu 65° ±5° mezi osou šroubu a krokví pod šroubem. V praxi se hodí pomůcka pro šroubování ve formě přířezu. Přesto může v průběhu prací dojít k neplánovanému zmenšení úhlu, což snižuje vlastní hloubku zašroubování. Delší šrouby takové odchylky tolerují a nabízejí tak zhotoviteli vyšší spolehlivost provádění.
Jako speciální službu nabízí EJOT přípravu předběžných návrhů pro své výrobky. Na základě klíčových údajů vašeho projektu určíme typ a počet požadovaných upevňovacích prvků. Pro více informací o předběžném návrhu se obraťte na příslušného obchodně technického zástupce.
